CNC およびロータリーワーク用の ABS 彫刻シートの選択方法
機械彫刻材料の選択
CNC およびロータリーワーク用の ABS 彫刻シートの選択方法
ABS 彫刻シートは、機械的に彫刻された機器ラベル、コントロール パネルの凡例、銘板、屋内識別用の実用的な材料ルートです。正しい選択は面の色だけではなく、加工ルート、2層構造、必要な彫刻深さ、総厚さ、平坦度、加工、設置環境などを確認する必要があります。
直接的な答え:ジョブで CNC ルーティングまたはロータリー彫刻を使用し、1 つの連続したコントラストのあるコア上に薄い色の面を必要とする場合は、専用の ABS 彫刻プラスチック シートを選択します。生産前に購入者のマシンで正確な製品を確認してください。 LYSHIRE の標準 ABS 構成は CNC またはロータリーワークにルーティングされます。 CO2 レーザー プロジェクトでは、標準の ABS をデフォルトのレーザー素材として扱うのではなく、LYSHIRE の別個の PMMA/アクリル レーザー彫刻シートを使用する必要があります。
プロセスから始める
3 つの質問で正しい ABS シートを定義する
どのマシン?
シートが回転彫刻されるか、CNC 加工されるか、ドリル加工されるか、鋸引きされるか、またはせん断されるかを指定します。実際のプロセスに合わせて、工具の形状、ワークホールディング、および除塵を計画する必要があります。
何を明らかにしなければならないのか？
面の色、芯の色、必要なコントラストを指定します。工具は、不必要に深く切らずに、面をきれいに除去し、コアを露出させる必要があります。
どこで使用されますか?
屋内機器の識別、屋外標識、化学物質への曝露、接着剤による取り付け、および規制された用途には、さまざまな検証が必要です。 ABS だけで最終的なパフォーマンスが決まるわけではありません。
バイヤー仕様表
ABS彫刻シート承認前の確認事項
| 選定のポイント | なぜそれが重要なのか | 購入者が確認すべきこと |
|---|---|---|
| 加工ルート | 標準の LYSHIRE ABS 彫刻シートは機械加工を目的としています。 | CNC またはロータリー彫刻に加えて、ルーティング、穴あけ、鋸引き、またはせん断のステップを追加します。 |
| フェイスカラーとコアカラー | 露出したコアにより、完成した凡例、シンボル、またはコードのコントラストが作成されます。 | フェースとコアの正確な組み合わせ、マットまたは光沢のある表面、承認済みの物理的なカラーサンプル。 |
| フェース構造と彫刻深さ | 細かいテキストには、制御された表面レイヤーと浅く繰り返し可能な削除が必要です。 | ご希望の文字サイズ、線幅、カッターの種類、彫刻結果サンプル。 |
| 総シート厚さ | 厚さは、剛性、エッジの外観、穴の品質、機械のセットアップに影響します。 | 公称厚さ、公差、およびフルシート、ブランク、または完成部品が必要かどうか。 |
| 平坦性と一貫性 | シートが浮き上がったり、厚さが変化したりすると、深さが不均一になり、色の見え方が不完全になる可能性があります。 | ワーク保持方法、使用可能な領域、バッチの一貫性、および検査要件。 |
| 製作 | 多くの識別部品には彫刻以上のものが必要です。 | 仕上がり寸法、穴、溝、コーナーR、面取り、特殊形状、エッジ仕上げ。 |
| 取付方法 | 接着剤、ネジ、リベット、フィッティングにはさまざまな設計要件が課されます。 | 穴の位置、接着剤の裏地、ターゲット基板、表面の質感、および取り付け形状。 |
| サービス環境 | すべての ABS の色と仕上げが、屋外、紫外線、熱、または化学的性能が同一であると想定する必要はありません。 | 屋内/屋外の場所、暴露、洗浄剤、温度、および必要な耐用年数。 |
二層構造
小さな文字や細い線に面のコントロールが重要な理由
2 層の ABS 彫刻シートは、連続したコントラストのあるコアの上に薄いフェイス カラーを使用しています。機械彫刻により、選択した領域の面が削除され、コアの色の凹んだ情報が残ります。仕上がりの品質は、面の構造、カッターの形状、アートワーク、深さの制御の関係によって決まります。
ツールが浅すぎると、面の色が残り、コントラストが不完全になります。必要以上に深くすると、細かい文字が広がったり、小さなカウンターが閉じてしまい、制作時間が長くなる場合があります。したがって、大量注文をリリースする前に、サンプルを意図したカッター、文字サイズ、アートワークで彫刻する必要があります。
2 層、3 層、両面および逆彫刻構造のより広範な比較については、「LYSHIRE彫刻シート構造システム.
色だけで選ばないでください
2 つのシートは、異なるポリマー、キャップ構造、または承認された加工ルートを使用していても、同じように見えることがあります。互換性は、外観、一般的な「プラスチック」ラベル、または即興の燃焼テストではなく、正確なサプライヤーの仕様と管理された機械のテストから得られる必要があります。
CNC とロータリーのセットアップ
実践的なサンプルテスト手順
- シートを固定します。彫刻面が水平に保たれるように、平らなスポイルボード、バキュームテーブル、または適切な治具を使用してください。
- カッターを選択します:鋭利な V カッター、平行カッター、またはルーティング ツールを必要な線幅、コーナーの詳細、カット プロファイルに合わせます。
- 最初のパスを浅く設定します。きれいで継続的なコアカラーの露出を得るのに十分な量の面材料のみを除去します。
- 細部とエッジの品質を検査します。小さな文字、穴、内側の角、バリ、欠け、裏面を確認してください。
- 徐々に調整します。機械、カッター、シート、アートワークに応じて、深さ、主軸速度、送り速度を調整します。
- 承認されたセットアップを記録します。製品コード、バッチ、ツール、深さ、および機械のパラメータを、承認されたサンプルとともに繰り返し生産できるように保持します。
すべての CNC ルーターやロータリー彫刻機に適合する普遍的なパラメーターはありません。工具の直径、切れ味、スピンドルの特性、ワーク保持力、および希望する仕上げはすべて結果に影響します。切りくずや粉塵を効果的に除去し、機械メーカーの安全指示に従う必要があります。

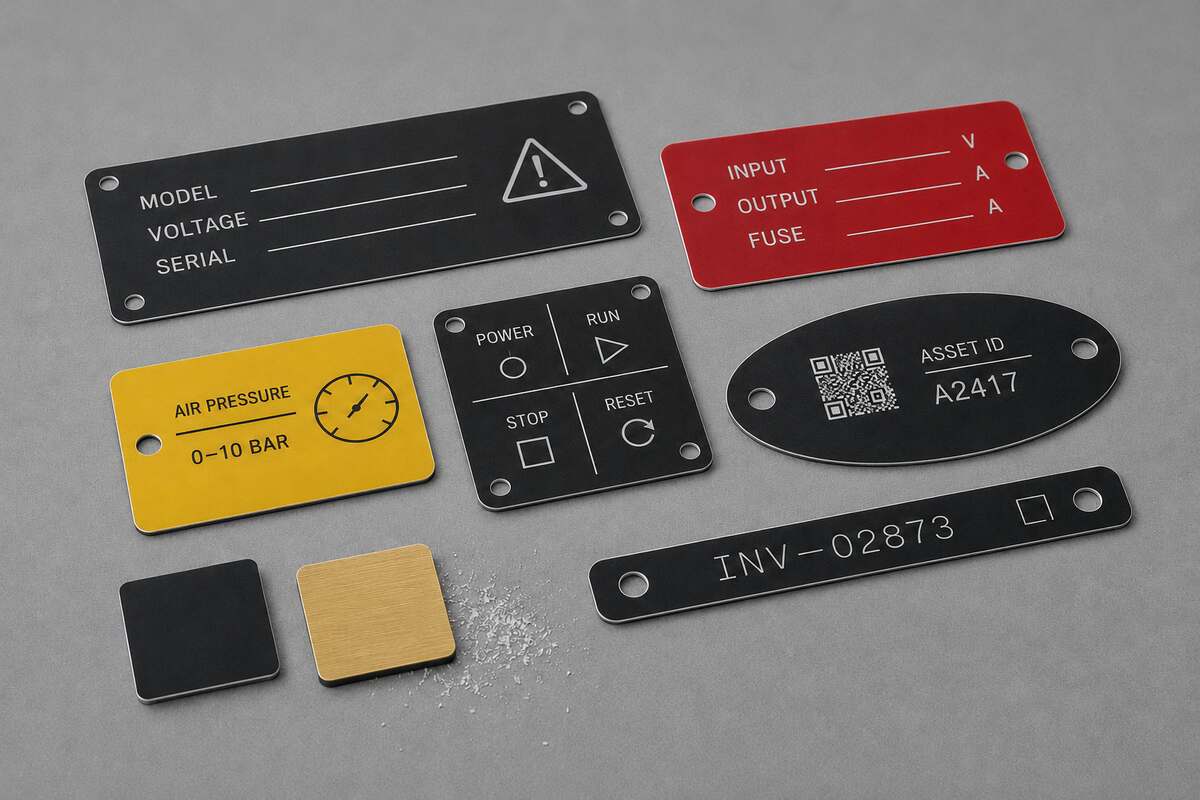

アプリケーションの適合性
ABS 彫刻プラスチックが一般的に使用される場所
| 応用 | 代表的な情報 | 重要な仕様 |
|---|---|---|
| コントロールパネルの凡例 | スイッチ機能、回路図、ON/OFF、操作説明 | 小さな文字の明瞭さ、寸法、穴の位置、取り付け方法 |
| 機器銘板 | モデル、電圧、シリアル番号、またはサービス情報 | コントラスト、可変データ、仕上がりサイズ、製作図 |
| バルブ、ケーブル、またはパイプラインのタグ | 識別番号、方向またはシステム参照 | 穴・溝の形状、摩耗、環境、取付方法 |
| 屋内施設サイン | 部屋、指示、方向または立ち入り禁止区域の識別 | 視聴距離、カラーシステム、設置面、および適用されるプロジェクトルール |
| バッジ、賞状、または表示プレート | 名前、役職、部門または認識テキスト | 表面仕上げ、エッジ品質、付属品および外観の承認 |
プラスチックの彫刻は識別材料であり、自動的に電気絶縁コンポーネント、安全認証、または規制標識システムになるわけではありません。規制対象のアプリケーションは、購入者の完全なプロジェクト要件に照らして評価する必要があります。
プロセス境界
標準のLYSHIRE ABSとCO2レーザーシートは別ルート
LYSHIRE の標準的な ABS ベースの彫刻シートは、CNC および回転加工用に指定されています。 CO2 レーザー彫刻または切断の場合、LYSHIRE は通常、別個の PMMA/アクリルベースのレーザー構成を推奨します。 2 つの製品ルートを区別しておくことで、購入者は機械のテストとリピート注文の明確な根拠を得ることができます。
業界のサプライヤーは、複数の加工方法についてテストされた個別の ABS 含有製品を提供する場合があります。これにより、すべての ABS シートがレーザー対応になるわけではありません。バイヤーは、特定のシートに対して 1 つのサプライヤーの承認を拡張するのではなく、正確な製品のデータに従う必要があります。
レーザー プロジェクトについては、次を参照してください。LYSHIRE レーザー彫刻シート。 CNC/ロータリー機能と完成品オプションについては、リシャープロセスシステム.
屋外での使用には別途確認が必要です
市場に出回っている ABS 彫刻ラミネートの多くは、主に屋内での使用を目的としています。プロジェクトに太陽光、天候、熱、湿気、または化学物質が含まれる場合は、暴露条件を提供し、テストされた構造を承認します。色や厚さから屋外での性能を推測しないでください。
トラブルシューティング
一般的な機械彫刻の結果が通常示すこと
| 不完全または不均一なコアの色の露出 | シートの平坦度、ワークの保持力、表面レベル、面のばらつき、彫刻深さが浅すぎないかを確認してください。 |
| 細かい文字が広くなりすぎる | カッター角度またはチップ幅が大きすぎるか、工具が必要以上に深く切り込んでいる可能性があります。 |
| エッジが粗い、欠けている、または毛羽立っている | 工具の切れ味、送り、主軸速度、切りくずの除去、シートのサポート、カッターが作業に適しているかどうかを検査します。 |
| 溶けたエッジまたはプラスチックの蓄積 | 入熱や切りくずの排出が不適切な場合があります。 Review the tool, speed, feed and dust extraction. |
| ルーティング中のシートの浮き | 真空の適用範囲または固定を改善し、サポートされていない領域を減らし、加工前にシートが平らであることを確認します。 |
| リピート注文で見た目が変わる | 加工前に製品コード、面/コアの色、仕上げ、厚さ、バッチ、および承認済みサンプルの保持を確認してください。 |
見積依頼チェックリスト
ABS彫刻シート見積のためにLYSHIREに送信する情報
- 機械とプロセス:CNC ルーター、ロータリー彫刻機、およびあらゆる切断、穴あけ、または仕上げのステップ。
- フェイス/コアカラー:必要な色の組み合わせ、表面仕上げ、および承認済みの参照情報 (利用可能な場合)。
- 寸法:フルシートまたは完成部品のサイズ、公称厚さおよび数量。
- アートワーク:CAD、AI、または PDF ファイル、最小文字サイズ、線幅、固定データまたは可変データ。
- 製造:穴、スロット、コーナー半径、面取り、特殊な形状およびエッジの要件。
- 取り付け:接着剤の裏地、ネジ、リベット、バッジのアクセサリ、または別のシステム。
- 環境：屋内/屋外の場所、紫外線、温度、湿気、化学物質、洗浄方法。
- 承認：物理サンプル、機械試用版、色標準、および顧客の検査要件。
- 商業的な詳細:仕向国、梱包要件、配送スケジュール。
よくある質問
ABS彫刻シートFAQ
標準の LYSHIRE ABS 彫刻シートはどのような機械向けに設計されていますか?
これらは主に CNC ルーティングおよび回転彫刻と、穴あけ、鋸引き、せん断などの互換性のある機械加工用に設計されています。正確なツールとセットアップはサンプルで承認される必要があります。
標準の LYSHIRE ABS 彫刻シートは CO2 レーザーで使用できますか?
これを LYSHIRE のデフォルトの CO2 レーザー素材として扱うべきではありません。 CO2 作品の場合は、別途 PMMA/アクリルベースのレーザー彫刻シートをお選びください。ポリマー名から一般化するのではなく、常に正確な製品の加工承認を確認してください。
ABS彫刻シートはどのくらいの深さまで彫刻すればよいですか？
面をきれいに除去し、連続したコントラストのあるコアが現れるのに十分な深さにのみ彫刻します。正しい深さは製品の構造、カッター、文字サイズ、機械によって異なるため、管理されたサンプルが必要です。
ABS 彫刻プラスチックに穴あけや切断を行って形状を整えることはできますか?
はい。適切な ABS 彫刻シートは、穴、スロット、丸い角、または特殊な形状に加工、穴あけ、鋸引き、せん断加工して加工することができます。完成品の品質は、ツール、サポート、図面の要件によって異なります。
すべての ABS 彫刻シートは屋外での使用に適していますか?
いいえ。屋外、紫外線、天候、熱、化学的性能は製品と仕上げによって異なります。購入者は、ABS のみが屋外耐久性を保証すると仮定するのではなく、実際の使用条件を提供し、テストされた構造を承認する必要があります。
ABS彫刻シートの問い合わせには何を含めるべきですか?
機械、プロセス、面/コアの色、仕上げ、厚さ、シートまたは完成サイズ、数量、アートワーク、製造、取り付け方法、サービス環境、仕向国およびサンプル要件を提供します。
材料とサンプルのレビュー
CNC またはロータリー マシンの ABS 構造を確認する
あなたのマシンタイプ、アートワーク、色構成、寸法、厚さ、製造、取り付け方法、サービス環境をLYSHIREに送信してください。当社のチームは、適切な ABS 彫刻シート ルートを推奨し、適格な B2B プロジェクト向けにサンプル、フルシート、カットブランク、または完成した識別パーツを準備できます。
リシャーに連絡する技術参考資料: ロータリー/ABS 彫刻ラミネートの公式製品ガイダンスグラボテック グラボプライ 1そしてグラボテック エコカット、さらにディストリビューターの仕様ロウマークマット。最終的な選択は、LYSHIRE の現在の製品仕様、購入者のマシンとアプリケーションの検証に従う必要があります。
