マルチカラーサイン用の3層彫刻シートの指定方法
3 色の構造と深さの制御
マルチカラーサイン用の3層彫刻シートの指定方法
真の 3 層彫刻シートは、元の表面の色に加えて 2 つの異なる凹部の色を表示できます。結果は、順序付けられた面、中間、ベースの構造と、2 つの彫刻深さを正確に制御することに依存します。したがって、購入者は発注書で「3 層プラスチック」以上を指定する必要があります。
直接的な答え:3 つの色を順番に定義し、どのアートワークが中間層を露出する必要があり、どのアートワークがベースに到達する必要があるかを特定し、CO2 レーザーまたは CNC/回転作業用のプロセス固有の材料を選択し、大量生産の前に物理サンプルで両方の深さを承認します。
3層の意味
1 枚の薄いシート、3 つの統合カラー レベル

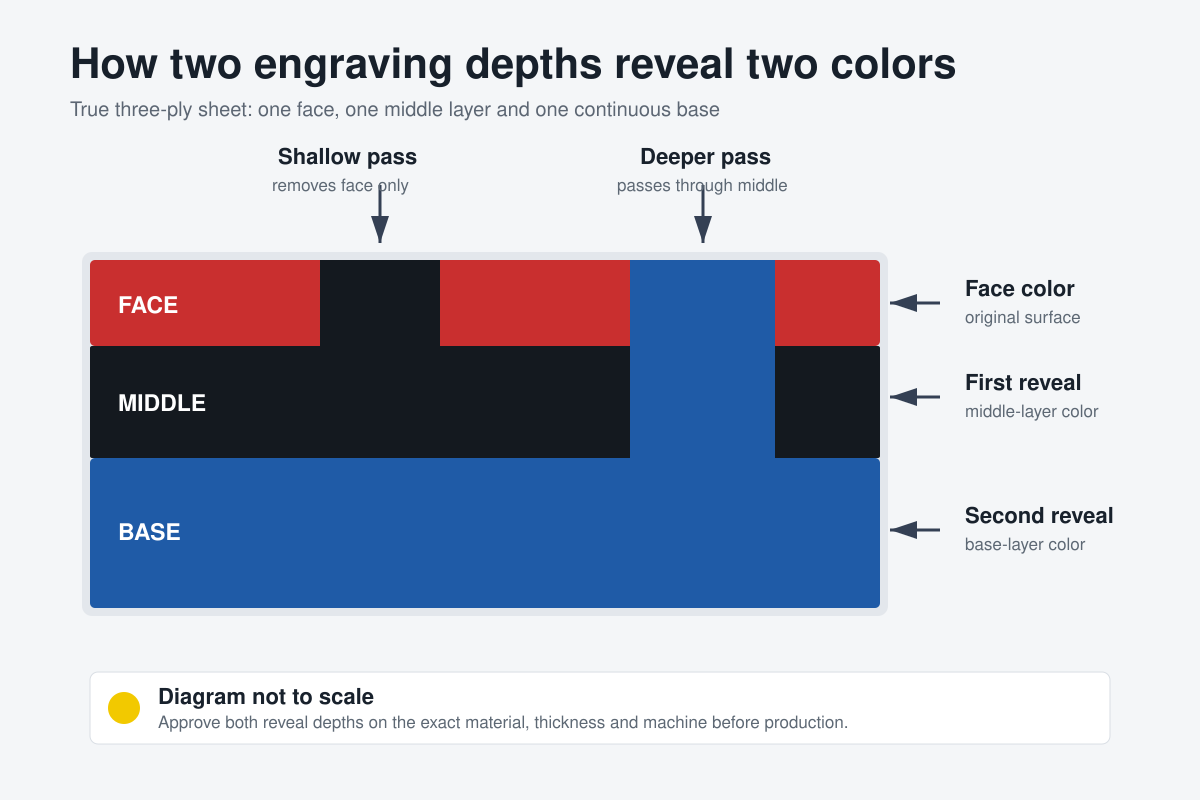

LYSHIRE 3 層システムでは、完成したシートには、フェイス カラー、中間カラー、および連続したベース カラーが含まれます。浅い彫刻では面が除去され、中間層が露出します。コントロールされた深いパスも中間層を取り除き、ベースに到達します。デザインが彫刻されていない場所には、顔が表示されたままになります。
これは、3 枚の厚い板を一緒に固定したり、シートに 2 色を印刷したり、彫刻された領域を絵の具で埋めたりするのと同じではありません。たとえば、1.5 mm の赤/黒/青のシートでは、元の面として赤を使用し、浅いテキストには黒を、選択した深いフィールドには青を使用できます。これらすべてが 1 枚の完成した 1.5 mm シート内で使用されます。
色の注文
面から底面までのカラーシーケンスを書きます
フェイスカラー
彫刻前の背景が表示されます。通常、途切れのない最大の色領域があり、まぶしさ、メンテナンス、標識の外観に大きな影響を与えます。
ミドルカラー
浅い彫りで到達した最初の露出カラー。通常、主要なテキスト、見出し、概要、または警告凡例が含まれます。
ベースカラー
2 番目の明らかに色は、より深いパスで到達します。 2 番目の情報レベル、ステータス フィールド、ゾーン、または選択されたシンボルを識別できます。
注文は常に明示的に書きます。たとえば、レッドフェイス/ブラックミドル/ブルーベース。 「赤、黒、青」だけを記載したリストは、順序を逆にすると背景と各彫刻深さで生成される色の両方が変化するため、曖昧になります。
カラーロジック
各色に定義された情報関数を割り当てる
| 構造例 | 可能なレイアウトロジック | バイヤー小切手 |
|---|---|---|
| 赤/黒/青 | 赤の背景、浅い黒の警告または凡例、濃い青の二次コードまたはフィールド。 | 選択した色がプロジェクトの視覚システムと一致し、唯一の安全信号またはステータス信号として使用されていないことを確認します。 |
| 白/赤/緑 | 白い背景、浅い赤色のアラームまたは停止情報、深い緑色の準備完了または通常の情報。 | 重要な意味が赤か緑だけに依存しないように、文言、記号、または位置を追加します。 |
| ホワイト/ブラック/グリーン | 白い背景、浅い黒の指示、濃い緑色のヘッダー、パネル、または選択されたガイダンス シンボル。 | サインの仕上がりルール、コントラスト、シンボルデザイン、設置条件を別途ご確認ください。 |
| カスタム3色オーダー | ブランド、ウェイファインディング、マシンゾーン、製品ファミリー、または 2 つのレベルの技術データ。 | 物理的な色を承認し、両方とも深みを明らかにします。画面の色は製造標準ではありません。 |
このマテリアルはカラーレイヤーを提供します。完成した標識が自動的に準拠するわけではありません。安全色、アクセシビリティ、シンボル、文言、文字サイズ、および取り付けは、目的地の市場およびプロジェクトの仕様に従う必要があります。
2 つの深度グループ
アートワークが機械に届く前に分離する
プロダクション ファイルでは、どのオブジェクトが浅い中間カラー パスに属し、どのオブジェクトが深いベース カラー パスに属するかを明確に識別する必要があります。ベクター ファイルで別の名前付きレイヤーまたは承認されたスポット カラーを使用し、ジョブ シートでマッピングをロックします。テキスト、記号、塗りつぶされたパネル、およびカットラインは、オペレーターの記憶に依存すべきではありません。
選択したプロセスに十分な幅と間隔を持って深い領域を設計します。深さを変更すると、見かけの線の幅、コーナーの半径、細部の定義が変わる可能性があります。したがって、承認サンプルには最も狭いストロークと最も小さな文字が存在する必要があります。
ユニバーサル深さ番号なし
別のメーカーの製品で公開されている深さは、自動的に LYSHIRE シートに適しているわけではありません。層の比率、ポリマー、キャップの構造、機械の出力、焦点、カッターの形状、キャリブレーションはすべて結果に影響します。注文された正確な材料に対して 2 つの承認された生産設定を確立します。
プロセスルートの選択
レーザーと CNC/ロータリーのバージョンは個別に指定する必要があります
「三層」とは、ポリマーや機械への適合性ではなく、色の構造を表します。 LYSHIRE は通常、CO2 レーザーの注文にはアクリル/PMMA ベースの構成を提供し、CNC または回転彫刻には別の ABS ベースの構成を提供します。 1 つの物理シートがすべての彫刻システムに共通であると想定しないでください。
| 注文ルート | 確認すべきこと | 承認の焦点 |
|---|---|---|
| CO2レーザー | アクリル/PMMA ベースのレーザー構成、マシンタイプ、出力範囲、焦点制御、エアハンドリング、およびベクトル切断の要件。 | きれいな面の除去、安定した浅い/深い分離、残留物、熱効果、カーフとカットエッジ。 |
| CNCまたはロータリー | ABS ベースの機械構成、カッターの種類、先端角度、工具径、主軸速度、送りと押さえの方法。 | バリ、欠け、線幅、平坦度、工具摩耗、深さの再現性、およびルーテッドエッジ。 |
どちらのルートでも、穴あけ、形状切断、接着下地、コーナーR、最終的な設置方法を同時に確認します。これらの操作は、表面/中央/ベースの色が変更されていない場合でも、実際のシートの仕様に影響を与える可能性があります。
サンプルの承認
7 段階の 2 段階の深さのテスト
- 正確なシートを記録します。サプライヤー、製品コード、フェース/ミドル/ベースの順序、ポリマー、仕上げ、総厚、バッチ。
- 深さ行列を準備します。複数のマシン変数を一度に変更することなく、いくつかの浅い候補といくつかの深い候補を含めることができます。
- 実際のアートワークを含める:最小のテキスト、最小のストローク、ソリッドパネル、コーナー、シンボル、および計画されたカットアウトラインをテストします。
- 浅い設定を選択します。きれいで途切れることのない中間層のカラーを維持しながら、顔を完全に取り除きます。
- より深い設定を選択します。過度に広がったり、溶けたり、機械的損傷を与えたりすることなく、一貫して中央を通過し、ベースが現れます。
- 遷移を検査します。浅い領域ではベースが露出しておらず、深い領域では不要な中間層のアイランドが残されていないことを確認します。
- 承認されたクーポンを保持します。機械、設定、ツールまたはレンズ、バッチ、アートワークの改訂、生産管理の承認日をマークします。
厚みとレイヤーバランス
総厚みと露出深さは別仕様となります
シートの総厚さによって、剛性、取り付け、取り付け、切断、梱包が制御されます。中間色と基本色がどこから始まるのかはオペレーターにはわかりません。 1.5 mm の 3 層シートは 1.5 mm の完成シートのままです。 3 つのカラー レイヤーがその合計内に含まれます。
繰り返しプロジェクトの場合は、完成シート公差要件と承認された浅い/深い結果の両方を保持します。色の構成、ポリマー、仕上げ、または厚さが変更された場合は、設定を再検証してください。全体の厚さが同じであるという理由だけで、異なる構造のサンプルから深さプログラムを転送しないでください。
トラブルシューティング
3 層彫刻の一般的な欠陥が通常意味するもの
| 浅いテキストにベースカラーが表示されます | 浅いパスが深すぎる、焦点または Z 高さが変化する、シートが平らに保持されていないか、または間違ったジョブ設定が使用されました。 |
| 深いフィールド内に中間色が残る | より深いパスは不十分であるか、一貫性がありません。平坦度、焦点、工具の摩耗、レイヤーマッピング、オーバーラップ戦略をチェックします。 |
| 細かい文字が重くなりすぎる | 過剰な深さ、レーザー熱、広い工具形状、振れ、または複数の重複パスにより、彫刻領域が拡大する可能性があります。 |
| カラーエッジがギザギザに見える | フォーカス、速度とパワーのバランス、カッターの切れ味、送り、スピンドルの状態、アートワークの品質、クリーニング方法を確認します。 |
| パネルや文字が歪む | 大きくて深いフィールドでは、異なる充填戦略、シーケンス、ホールドダウン方法、またはプロセス固有の材料が必要になる場合があります。 |
| バッチが承認と一致しません | 続行する前に、製品コード、ポリマー、色の順序、仕上げ、厚さ、保持されているサンプル、バッチ ID、および機械の校正を確認してください。 |
耐久性の境界
3 層だからといって自動的に屋外グレードを意味するわけではありません
層数だけでは、UV 安定性、耐候性、耐薬品性、耐火性、特定の耐用年数を証明するものではありません。これらは、正確なポリマー、顔料、表面、構造、接着剤、設置および環境によって異なります。プロジェクトが屋外で行われる場合、または熱、洗浄剤、油、湿気、摩耗にさらされる場合は、関連する製品データまたは注文した構成のテスト要件をリクエストしてください。
同様に、初期の彫刻結果がきれいであっても、層間の長期的な接着性能は証明されません。製造されたエッジ、穴、高応力の取り付けポイントを検査し、故障するとコストが高くなるプロジェクトに適したテストを実施します。
見積依頼チェックリスト
3枚重ねシートのお問い合わせ時にお送りいただく情報
- 色の順序:物理的または制御されたカラー参照を使用して、フェース / ミドル / ベースを正確な順序で配置します。
- 深度ロジック:アートワークの要素を浅いものと深いものに割り当てると、色が明らかになります。
- 処理：CO2 レーザー、CNC ルーターまたはロータリー彫刻機、機械および工具の詳細を含む。
- シート:総厚さ、寸法、仕上げ、数量、および必要な平面度または公差。
- 製造:ベクトル切断、ルーティング、穴あけ、ベベル、穴、コーナー、接着剤または完成部品。
- 応用：屋内/屋外の場所、観察、洗浄、温度、化学薬品、摩耗、期待寿命。
- コンプライアンス：適用される安全性、アクセシビリティ、火災、電気、顧客または目的地市場の要件。
- 承認：物理的なカラーサンプル、2 つの深さの彫刻クーポン、および大量生産前に必要な文書。
を確認してくださいLYSHIRE 3 層彫刻シート シリーズ構造の例を参照するか、カスタム カラー シーケンスと処理ルートをプロジェクトお問い合わせフォーム.
よくある質問
3層彫刻シートに関するよくある質問
3 枚重ねのシートから 2 つの彫刻色がどのように作成されるのでしょうか?
浅いパスでフェースを除去し、中間層を露出させます。コントロールされた深いパスも中間層を取り除き、ベースに到達します。彫刻されていない領域は、元の面の色を保持します。
3枚重ねシートは厚い板を3枚重ねて作るのですか？
いいえ、本当の 3 層彫刻シートには、完成した 1 枚の薄いシート内に 3 つのカラー レベルが含まれています。たとえば、3 色すべてを合計 1.5 mm の厚さ内に収めることができます。
同じシートを CO2 レーザーと CNC 彫刻に使用できますか?
そう思い込まないでください。 LYSHIRE は通常、CO2 レーザーの注文用にアクリル/PMMA ベースのバージョンを構成し、CNC または回転作業用に別の ABS ベースのバージョンを構成します。ご注文前に流れをご確認ください。
どの程度の彫刻深さを使用する必要がありますか?
普遍的な設定のペアはありません。層の比率、焦点、パワー、速度、ツールの形状、およびキャリブレーションが結果に影響するため、正確な製品、厚さ、バッチ、および機械に関して浅い設定と深い設定を確立します。
3層シートを使用すると、塗料の充填が不要になりますか?
統合レイヤーと制御された材料除去を通じて 3 色のレイアウトを作成できるため、多くのデザインではペイントの塗りつぶしや二次印刷が必要ありません。完成したアートワークに追加の装飾が必要かどうかを確認します。
どの三層シートも屋外の安全標識に適していますか?
いいえ。層数は屋外グレードや規制への準拠を確立するものではありません。材料の正確な性能を確認し、完成した標識に仕向地市場のルールをすべて適用します。
構造とサンプルのレビュー
色の順序と両方の彫刻の深さを承認する
必要なフェース/ミドル/ベースの配列、アートワーク、マシン、総厚、用途、製造の詳細をLYSHIREに送信してください。私たちのチームはプロセスルートをレビューし、適格な B2B プロジェクト向けに 2 つの深さの物理的なサンプルを準備できます。
