2 層の彫刻シートでハイコントラストのラベルを作成する方法
2層彫刻構造
2 層の彫刻シートでハイコントラストのラベルを作成する方法
2 層の彫刻シートは、製造者が彫刻後に個別のレタリングを追加することなく、再現可能なコントラストを必要とする場合に使用されます。この素材は、薄い色のフェースと、異なる色の連続した 1 つのコアを組み合わせています。浅い処理では、選択した領域の面が削除され、凹んだテキスト、数字、記号、または線グラフィックとしてコアが表示されます。
直接的な答え:2 層の彫刻シートは、その構造によってコントラストを生み出します。表面の色は未処理の表面に残りますが、レーザー、CNC、または回転彫刻では、アートワークが彫刻された部分のみコントラストのあるコアが露出します。結果は浮き上がったレタリングではなく、シートの上にインクが印刷されたように見えないはずです。
用語
二層、二色、ツートーン、ダブルカラー
海外のバイヤーは、同じ一般的な素材コンセプトに対して複数の名前を使用する場合があります。積層構造を最もわかりやすく表現したのが「二枚重ね彫刻シート」です。 「2 層彫刻プラスチック」は一般的な数字の綴りです。 「ツーカラー」「ツートーン」「ダブルカラー」は、顔と芯の目に見えるコントラストを強調します。
これらの用語は、それ自体でポリマー、加工ルート、またはサービス環境を特定するものではありません。シートには、ABS ベースの機械彫刻構成、PMMA/アクリルベースのレーザー構成、またはサプライヤーがテストした別の構造を使用できます。したがって、正確な製品データは、機械に割り当てる前に確認する必要があります。

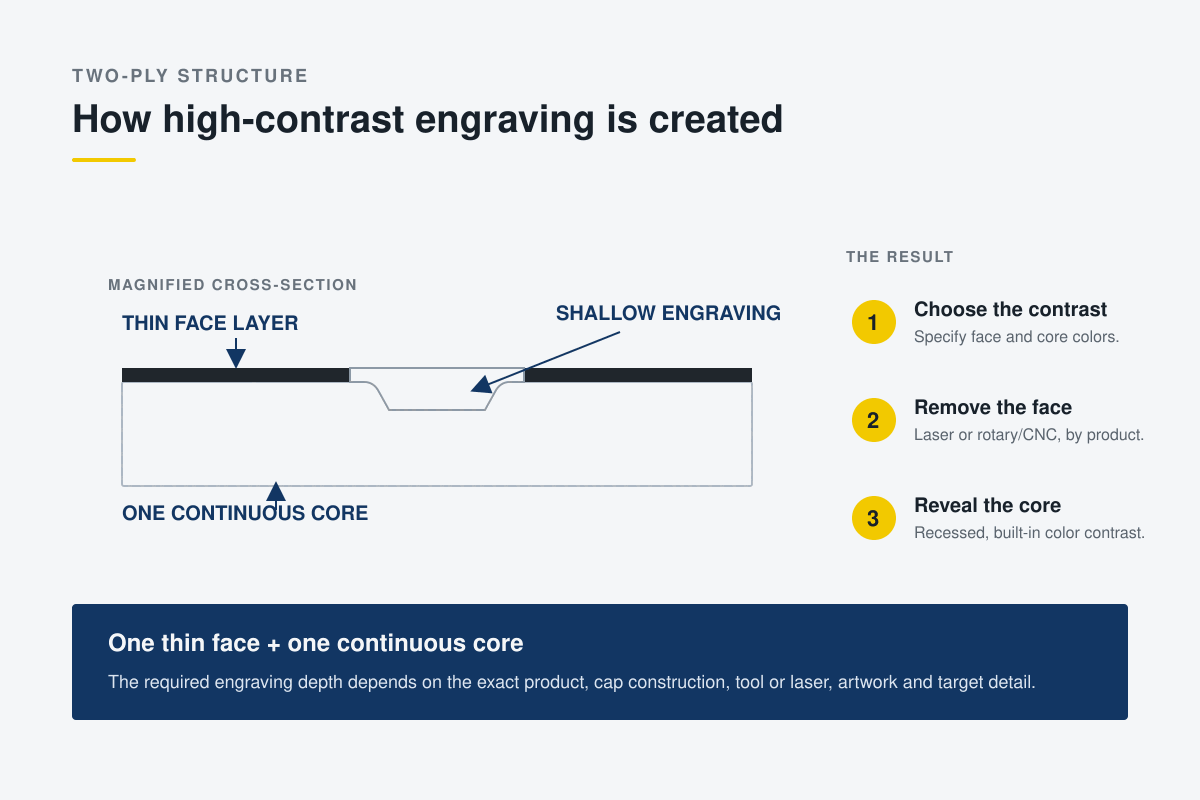

材料の解剖学
1 つの連続コアの上に 1 つの薄いフェース層
フェイスレイヤー
薄い表面層により、目に見える背景色と仕上げが得られます。マット、光沢、ブラッシュド、ミラー、テクスチャード加工、またはその他の承認された外観にすることができます。
コア層
連続したベースによりコントラストカラーが現れます。また、シートの厚さの大部分を形成し、切断、穴あけ、取り付けもサポートします。
彫刻溝
ツールまたはレーザーは、情報が必要な場所のみを削除します。コントロールされた浅いグルーブは、不必要な深さを排除し、コアを明らかにします。
この構造がなぜ役立つのか
識別製造者にとっての 5 つの実際的な利点
| 構造上の利点 | 本番環境における意味 | まだ確認が必要なもの |
|---|---|---|
| 内蔵のカラーコントラスト | テキストや記号はコアを露出させることで表示されるため、別個の色塗りや印刷のステップは必要ありません。 | フェースとコアの組み合わせ、視聴距離、購入者のカラーシステム。 |
| 再現可能な変数情報 | 1 枚のシートで、異なる名前、シリアル番号、機器リファレンス、または QR コード データを含むラベルを作成できます。 | アートワークの制御、コード密度、文字サイズ、スキャン検証。 |
| 細部までの機能 | 適切に制御された面の構造は、適切なツールまたはレーザーに適合すると、小さなテキストや細い線をサポートできます。 | 最小線幅、カッターの形状、焦点、深さ、および物理的なサンプルの結果。 |
| 製造の柔軟性 | 同じ素材を長方形、タグ、穴あきプレート、丸い角、特殊な形状に変換できます。 | 正確なポリマー、総厚さ、切断方法、エッジ仕上げおよび図面。 |
| 一貫した背景の外観 | 彫刻されていない表面は指定された仕上げを維持し、凹んだコアが情報を作成します。 | バッチ、表面仕上げ、保護フィルム、洗浄方法、承認済みサンプル。 |
彫刻と表面印刷の違い
さまざまな識別要件を解決します
彫刻は材料を除去することによって情報を作成します。 2 層シートでは、結果として得られるテキストまたはグラフィックが層状構造の中に埋め込まれます。表面印刷では、インク、トナー、またはその他のマーキング システムを素材の上に配置します。どちらのプロセスも一般的に優れているわけではありません。
2 層彫刻は、プロジェクトでシンプルでコントラストの高い情報、可変データ、機械加工された外観が必要な場合に役立ちます。フルカラーのグラフィック、写真、グラデーション、または同じデザインを大量に印刷する場合には、印刷の方が適している場合があります。完成品によっては、プロセスの互換性を検討した上で、彫刻と UV 印刷、スクリーン印刷、または色塗りを組み合わせたものもあります。
耐久性を誇張しないでください
凹型コントラストにより、すべての彫刻シートが自動的に屋外グレード、耐紫外線性、耐薬品性、耐傷性、または安全基準に適合するわけではありません。これらの特性は、正確なキャップ、コア、ポリマー、仕上げ、接着剤、設置および使用環境によって異なります。
正しいプロセス ルートを選択する
レイヤーの概念はマシンを決定しない
| リシャー材ルート | 一次加工方法 | バイヤーガイダンス |
|---|---|---|
| ABS系彫刻シート | CNC ルーティングとロータリー彫刻 | LYSHIRE 機械加工構成は、彫刻、ルーティング、穴あけ、および関連する製造に使用します。 |
| PMMA/アクリル系彫刻シート | CO2 レーザーによる彫刻と切断 | 別個の LYSHIRE レーザー構成を使用して、彫刻、切断、抽出、エッジの品質をテストします。 |
| 特殊または未確認の層状プラスチック | 正確な検証後にのみ | サプライヤーの構成と承認された技術を確認してください。外観が似ていても、機械の互換性は証明されません。 |
他のメーカーも、レーザーと回転の両方の使用について個々の製品を承認する場合があります。互換性は、「2 層」、「ABS」、「アクリル」のみから一般化するのではなく、正確な製品仕様に関連付けられる必要があります。購入者は、リシャー州のルートを比較できます。処理システムそしてレーザー彫刻シートのラインナップ.
深度コントロール
顔をきれいに取り外してから停止します
- 意図したアートワークを使用します。ジョブに必要な最小のテキスト、最小の行、および詳細な記号を含めます。
- 材料を固定して水平にします。平坦度とワークホールディングは、リビールの一貫性に影響します。
- 浅く始めてください:完全なコアカラー結果を得るために十分な量の面材料のみを除去します。
- 溝を検査します。情報が凹んでいること、芯が連続していること、文字の中に面が残っていないことを確認してください。
- 徐々に調整します。承認されたプロセスに従って、深さ、パワー、速度、フォーカス、送り、またはカッターの選択を調整します。
- サンプルを保持します。リピート注文に使用される製品コード、バッチ、設定を記録します。
すべての 2 層シートに共通の彫刻深さはありません。業界の製品範囲ではさまざまなキャップ構造とターゲットの深さが指定されているため、製造業者は選択した製品データに従い、管理されたサンプルを実行する必要があります。
トラブルシューティング
一般的な結果が通常示すこと
| コントラストが弱いか中断されている | 面が完全に除去されていないか、シートが水平ではないか、選択した色が十分な視覚的分離を提供していない可能性があります。 |
| 文字が広くなりすぎる | 彫刻が深すぎるか、カッターの角度またはチップが大きすぎるか、熱入力により細かい部分が閉じられています。 |
| 情報は刻印されているというより印刷されているように見える | 溝が視覚的に浅すぎるか、承認のために平らな画像が使用されたか、または表面が別のプロセスでマークされた可能性があります。 |
| エッジが予期せぬ 3 番目の色を示す | 供給される材料には、別の構造、裏材またはコーティングが使用される場合があります。順序が本当に 1 つの連続したコア上の 1 つの面であることを確認します。 |
| 結果は 1 枚のシートで異なります | 平坦度、焦点または Z 高さ、ワーク保持力、シートの厚さ、および面層の一貫性を確認します。 |
| 屋外の外観の変化 | 選択された製品、色、仕上げは、実際の紫外線、天候、熱、湿気、または化学物質への曝露に対して承認されていない場合があります。 |
購入者チェックリスト
2枚合わせ彫刻シートご注文前のご指定内容
- 機械：CO2 レーザー、CNC ルーター、ロータリー彫刻機。
- 材料ルート:ABS ベースの機械構成または PMMA/アクリルベースのレーザー構成。
- 色の構造:フェイスカラー、連続コアカラー、および必要なコントラスト。
- 表面：マット、光沢、ブラッシュ仕上げ、ミラー仕上げ、テクスチャ仕上げ、またはその他の承認された仕上げ。
- 寸法:シートまたは完成サイズ、総厚さ、穴、コーナー、スロット、および特殊な形状。
- アートワーク:固定情報または可変情報、最小テキスト サイズ、線幅、QR コードまたはバーコードの要件。
- 取り付け:接着剤の裏地、ネジ、リベット、バッジの取り付け、または別の方法。
- 環境：屋内/屋外での使用、紫外線、温度、湿気、化学物質、洗浄。
- 承認：生産前の物理的な色サンプルと加工テスト。
他の構造 (3 層、両面、逆彫刻素材など) については、リシャー構造システム。完成した部品については、カスタムアプリケーションサービス.
よくある質問
2枚重ね彫刻シートに関するよくある質問
2枚重ね彫刻シートとは何ですか？
これは、異なる色の 1 つの連続したコアの上に 1 つの薄い色の面を備えた層状のプラスチック シートです。彫刻により、選択した領域の面が削除され、凹んだ対照的な情報としてコアが露出します。
2枚重ね、2色、2トーン彫刻シートは同じですか？
これらは同じ一般的なコントラストの概念を説明することがよくありますが、これらの用語はポリマー、機械のルート、厚さ、仕上げ、または屋外での性能を定義するものではありません。正確な製品仕様を確認する必要があります。
同じ 2 層シートをレーザー彫刻と回転彫刻に使用できますか?
正確な製品が両方のプロセスで承認された場合のみ。 LYSHIRE は通常、PMMA/アクリル CO2 レーザー構成を ABS CNC/回転構成から分離しています。外観だけから互換性を推測しないでください。
2枚重ねの彫刻シートはどのくらいの深さに彫刻すればよいですか？
顔をきれいに除去し、コントラストのあるコアを露出させるのに十分な深さのみです。正しい深さは、選択した製品、アートワーク、ツールまたはレーザー、およびターゲットの詳細によって異なるため、サンプルテストが必要です。
彫刻された 2 層ラベルは常に屋外での使用に適していますか?
いいえ。屋外での性能は、正確なポリマー、面の構造、色、仕上げ、接着剤、設置および暴露条件によって異なります。対象環境向けに承認およびテストされた製品をリクエストしてください。
2層シートの問い合わせにはどのような情報を含める必要がありますか?
機械、材料ルート、面/コアの色、仕上げ、厚さ、サイズ、数量、アートワーク、製造、取り付け方法、サービス環境、仕向国、サンプル要件を提供します。
構造とサンプルのレビュー
生産前に面、コア、加工ルートを確認
LYSHIRE にあなたのマシンタイプ、アプリケーション、フェイス/コアの色、厚さ、寸法、アートワーク、サービス環境を送信してください。当社のチームは、適切な 2 層レーザー、CNC、または回転構成を推奨し、適格な B2B プロジェクトのサンプル検証を手配できます。
リシャーに連絡する技術的な参考資料:Rowmark の素材用語集, Gravotech彫刻材料ガイドそしてTrotec レーザー彫刻プラスチック ガイド。最終的な材料の選択と設定は、LYSHIRE の現在の製品仕様と購入者の検証に従う必要があります。
