サンプルからバルクまで: ABS 彫刻シートの承認方法
サンプルの承認とバッチ管理
サンプルからバルクまで: ABS 彫刻シートの承認方法
承認に「黒/白 ABS シート」のみが記録されている場合、サンプルは良好に彫刻できても、再生産中に購入者を保護することができません。信頼性の高い承認により、成功したサンプルは、材料のアイデンティティ、面/コアの色、仕上げ、厚さ、彫刻結果、製造および使用条件について管理された基準に変換されます。
直接的な答え:物理シートとその処理結果を一緒に承認します。基準を保持し、機械とテスト条件を記録し、測定可能な要件を定義し、生産ロットのサンプリング方法に同意します。視覚的な一致だけでは十分ではなく、合意された仕様のない検査計画では何が許容されるかを定義できません。
内定が失敗する理由
「サンプルは良さそうです」は完全な仕様ではありません
外観は変化する可能性がある
色、光沢、質感は、別の光源の下、別の素材の横、または保護フィルムを剥がした後では異なって見える場合があります。画面イメージは最終的な色の標準ではありません。
処理すると結果が変わる
カッターの形状、深さ、送り、ワークホルダー、アートワークは、露出するコア、線幅、バリ、エッジの品質に影響を与えます。素材とセットアップを一緒に見直す必要があります。
ワンピースはそれほど多くない
優れた開発サンプルは、何百枚もの製品シートのサンプリング場所、欠陥クラス、または合格ルールを定義するものではありません。これらの管理については別途合意する必要があります。
承認されたリファレンス
バイヤーとサプライヤーが大量生産の前に凍結すべきもの
| 承認事項 | 何を記録するか | なぜそれが重要なのか |
|---|---|---|
| 製品のアイデンティティ | サプライヤー、製品コード、ABS 機械加工ルート、構造およびリビジョン。 | 見た目は似ているが技術的には異なるシートが置き換えられるのを防ぎます。 |

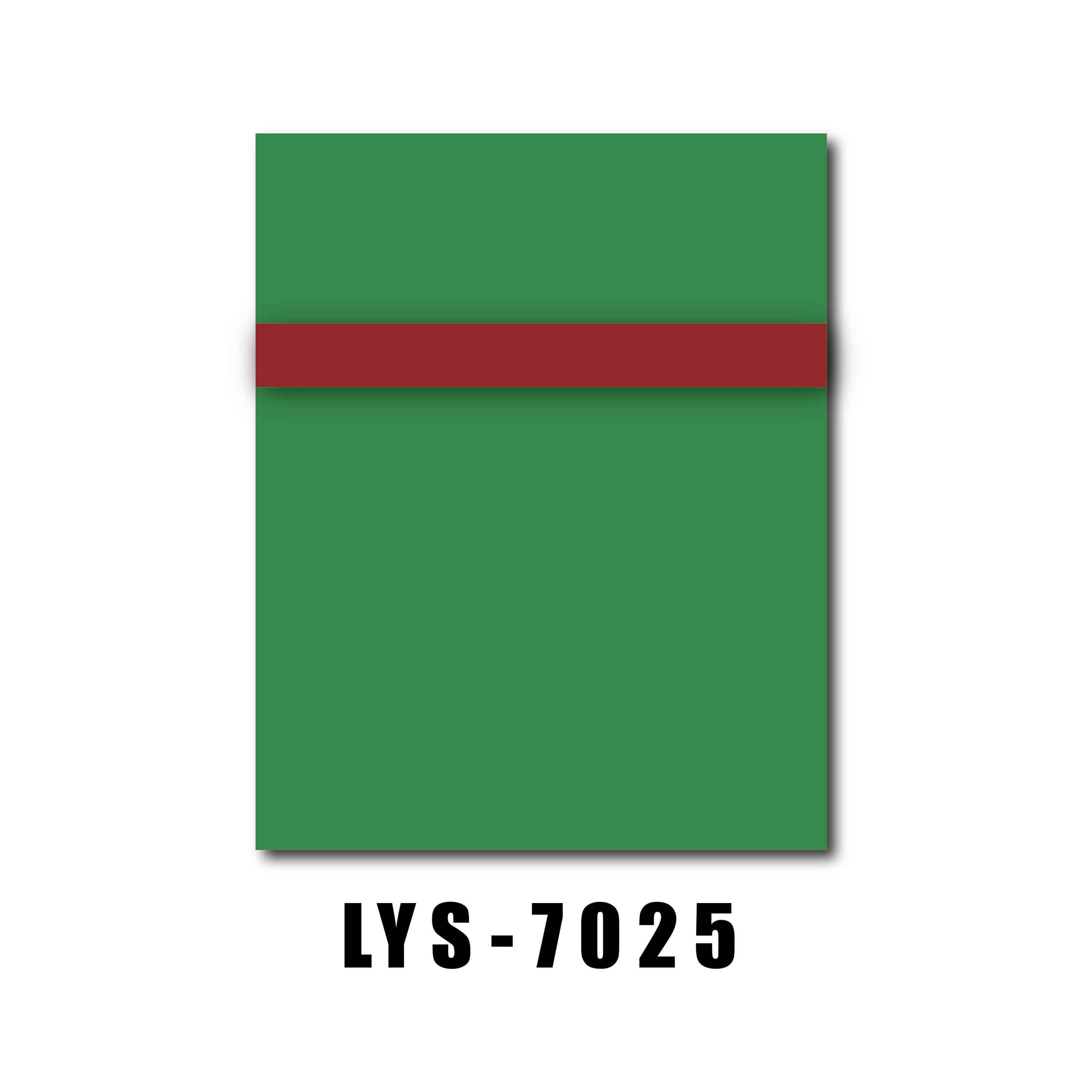

| フェイスとコア | 物理的な面/コアのカラーサンプル、仕上げ、質感、観察条件。 | 彫刻されていない背景と、表示される凡例の色の両方を定義します。 |
| 寸法 | 公称シートサイズ、厚さ、公差、平面度要件、および使用可能な領域。 | 安定した Z 高さ、製造、パッケージング、歩留まりの計算をサポートします。 |
| 処理されたクーポン | 承認された小さなテキスト、細い線、記号、穴、配線されたエッジ、および使用される設定。 | 許容可能な彫刻と製造の結果が実際にどのようなものかを示します。 |
| 表面状態 | 保護フィルム、許容マーク、傷の基準、汚れ、洗浄方法。 | 納品後の外観上の欠陥に関する意見の相違を回避します。 |
| 設置と露出 | 取付方法、下地、屋内外での使用、温度、湿度、紫外線、化学薬品。 | ベンチテストのみではなく、材料の承認を実際のアプリケーションにリンクします。 |
| ロットとレコード | バッチ識別、サンプル日付、承認者、サンプル保持期間、および変更通知ルール。 | リピート注文を追跡可能にし、再承認が必要なタイミングを明確にします。 |
処理結果の承認
購入者の実際の CNC またはロータリー ワークフローを使用する
LYSHIRE の標準 ABS ベース彫刻シートは、CNC ルーティングおよびロータリー彫刻を目的としています。したがって、承認クーポンには、購入者の意図した機械、カッター、最小の文字、最小の線、通常の深さ、および必要な切断または穴あけステップを使用する必要があります。不必要な深さを持たずに連続したコアをきれいに露出させる必要があります。
承認されたクーポンを使用して、製品コード、ツール、深さ、主軸速度、送り、ワークホールディング、およびアートワークの改訂を記録します。これらのレコードは普遍的な設定を作成しません。そのマシン上で承認された結果を生成した条件が保存されます。
CO2 レーザー プロジェクトでは、LYSHIRE の個別の PMMA/アクリル レーザー構成を使用する必要があります。プロセスの選択については、LYSHIRE処理システムそして詳細なレーザー彫刻シートのラインナップ.
2 つの参照を保持する
色、仕上げ、構造、厚さのレビュー用に未処理のシートサンプルを 1 枚、および彫刻と製作用に加工済みのクーポンを 1 枚保管してください。両方を日光、汚れ、摩耗、および制御されない取り扱いから保護し、承認日と製品改訂を確認してください。
色と外観
色の許容値を設定する前に表示方法を制御する
色の比較は、基準、機器の方法、観察条件が制御されている場合にのみ意味を持ちます。 CIELAB は、色を記述するための標準化された座標を提供しますが、彫刻シートの注文に対して正しい商用公差を自動的に提供するわけではありません。購入者と供給者は、測定方法、機器の形状、光源、サンプルの準備、および特定の仕上げの許容限界について合意する必要があります。
マット、光沢、ブラッシュド、ミラー、テクスチャード加工された表面では、光の反射が異なります。したがって、機器の測定値は、合意された照明の下での物理的な視覚的レビューに代わるものではなく、サポートする必要があります。生産シートは、写真、ウェブサイトの画像、モニターの表示ではなく、保持されている物理的標準と比較される必要があります。
製造ロット検査

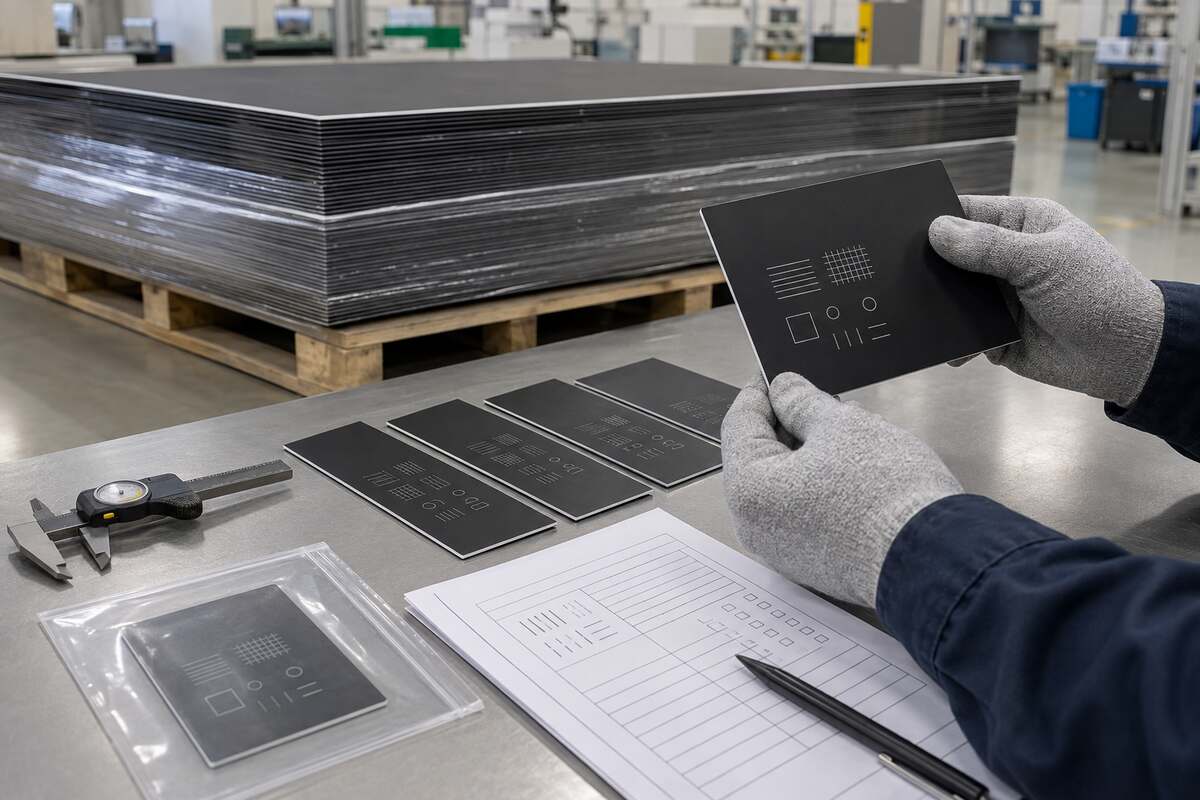

実用的な入荷検査シーケンス
- ロットを定義します。検査対象となる製品コード、色構成、仕上げ、厚さ、数量、生産バッチ、梱包単位を特定します。
- 代表的なサンプルを選択します。最も簡単なトップシートからだけでなく、合意された計画に従って、さまざまな箱、スタック位置、または生産部分からサンプルを抽出します。
- 身元と外観を確認します。ラベル、面/コアの色、仕上げ、保護フィルム、汚れ、目に見える損傷を、保持されている基準と照らし合わせて確認します。
- 重要な寸法を測定します。厚さ、シートサイズ、平坦度、または完成品の寸法を、合意された位置で、適切な校正済みの機器を使用してチェックします。
- 承認されたプロセス テストを実行します。保持されている彫刻クーポンを複製し、コアの露出、細部、エッジの品質、穴、その他の必要な加工を検査します。
- 調査結果を分類して記録します。購入仕様書に定義されている重大な不適合、重大な不適合、および軽微な不適合を個別に区別します。
- 合意された決定ルールを適用します。問題が発生した後に作成される即席のルールではなく、契約に従って受け入れ、拒否、分類、手直し、または技術的なレビューの要求を行います。
- トレーサビリティを維持する:検査記録、サンプル識別、役立つ場合は写真、および繰り返し注文の比較のために代表的な保持部品を保管します。
サンプリング計画
AQL は意思決定を組織します。製品の品質を定義するものではありません
ISO 2859-1:2026 は、属性ごとのロットごとの検査のための受け入れサンプリング計画を提供します。購入者は受入検査の一環として合意された計画を使用することができますが、この規格は彫刻シートのどの欠陥が重大か、重大か軽微かを決定するものではなく、製品の色、厚さ、または彫刻の制限を設定するものでもありません。これらの要件は、図面、仕様書、承認済みサンプル、および購入契約書に含まれています。
検査レベル、受け入れ品質限界、サンプルサイズ、切り替えルールは、リスク、履歴、契約要件に従って、資格のある品質担当者が選択する必要があります。安全性が重要な機能、規制されている機能、または機能が重要な機能には、通常のサンプリングではなく、より厳格な管理や完全な検査が必要な場合があります。
よくある承認のギャップ
リピート注文の問題で通常明らかになること
| 納品後に色が争われた | 保持されている物理的基準、制御された照明、または合意された測定方法は確立されていません。 |
| 彫刻するとコアが不均一に露出します | 承認されたクーポンと比較して、平坦度、ワーク保持力、ツールの状態、深さ、厚さ、および面の構造を確認します。 |
| 細かい文字がサンプルより広く見える | カッターの形状、深さ、工具の摩耗、またはアートワークのリビジョンが変更されている可能性があります。 |
| バッチは視覚的には合格しますが、アセンブリは失敗します | 仕上がり寸法、穴、平坦度、接着剤または設置条件は承認の一部ではありませんでした。 |
| トップシートは良好ですが、内部シートは異なります | サンプリング場所は、完全なロットまたは梱包スタックを表すものではありませんでした。 |
| リピート注文は最初の注文とは異なります | 製品のリビジョン、保持されたサンプル、バッチ記録、または変更通知プロセスが管理されていませんでした。 |
変更管理
再承認が必要なものを事前に決定する
材料配合、面構造、コアの色、仕上げ、厚さ、保護フィルム、接着剤、加工ルート、サプライヤー、機械、工具、または重要なアートワークが変更された場合は、再承認を検討する必要があります。パッケージの変更が平面度、表面状態、または輸送時の損傷に影響を与える可能性がある場合は、見直しが必要になる場合もあります。
すべての管理上の変更に完全な資格が必要なわけではありませんが、当事者は変更を誰が評価するのか、どのような証拠が必要なのかを定義する必要があります。これは、文書のレビューから新しい物理サンプル、マシンの試用、またはアプリケーションのテストまで多岐にわたります。
よくある質問
ABS彫刻シート承認に関するFAQ
承認された ABS 彫刻シートのサンプルには何を含める必要がありますか?
色、仕上げ、構造、寸法を確認した未処理のサンプルと、承認された彫刻と製造の結果を示す処理済みクーポンを保管してください。製品コード、リビジョン、日付、マシンのセットアップ、承認者を記録します。
カラー承認には写真だけで十分ですか?
いいえ、カメラ、照明、圧縮、スクリーンによって外観が変わる可能性があります。管理された観察条件下で保持された物理的参照を使用し、プロジェクトで数値的な色制御が必要な場合は、合意された機器手法を追加します。
サンプルは購入者自身のマシンでテストする必要がありますか?
はい。対象となる CNC または回転機械、カッター、アートワーク、および通常の製造条件は、最も適切な証拠を提供します。 LYSHIRE の標準 ABS ルートをデフォルトの CO2 レーザー素材として扱うべきではありません。
AQL 値は許容可能なシートの品質を定義しますか?
いいえ。AQL ベースのサンプリング計画は、ロットをどのようにサンプリングして判断するかを決定するのに役立ちます。製品仕様では、欠陥、測定値、制限値、および承認された基準を個別に定義する必要があります。
一括注文では何枚チェックすればよいですか？
普遍的な番号はありません。サンプルサイズは、ロットサイズ、検査計画、欠陥リスク、注文履歴、契約要件によって異なります。サンプルはロットのさまざまな部分を表す必要があります。
ABS 彫刻シートはいつ再承認されるべきですか?
材料、色構造、仕上げ、厚さ、接着剤、プロセス、機械、工具、アートワーク、または結果に影響を与える可能性のあるその他の特性が変更された場合は、再承認を検討します。
サンプルと仕様のレビュー
成功したトライアルを繰り返し購入できる標準に変える
CNC またはロータリープロセス、フェース/コアの色、仕上げ、厚さ、寸法、アートワーク、製造、取り付け方法、サービス環境、検査要件を LYSHIRE に送信してください。当社のチームは、大量生産の前に、適格な B2B プロジェクト向けの材料サンプルと加工済みクーポンを準備できます。
リシャーに連絡する技術参考資料:ISO 2859-1:2026属性別の受け入れサンプリングの概要。のCIE 1976 L*a*b* 色空間標準;および公式彫刻材料ガイダンスロウマークそしてグラボテック。最終的な合格基準は、購入者の契約、LYSHIRE の現在の製品仕様、および実際の使用条件での検証に従う必要があります。
